电机换向器质量检测标准及合格判断指南

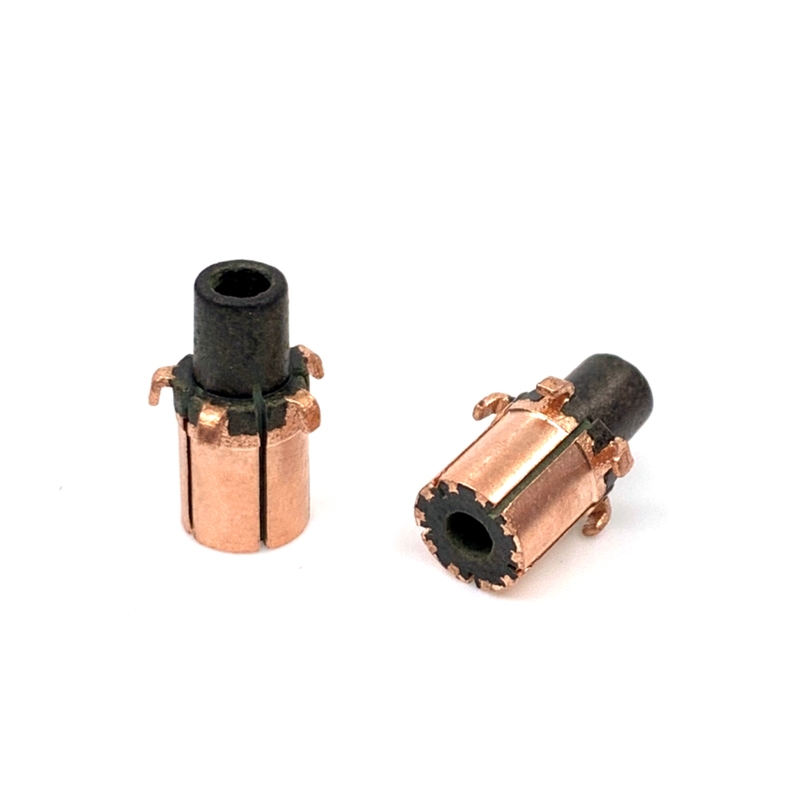

电机换向器是直流电机、交流串励电机等旋转电气设备的核心部件，承担着电枢绕组电流换向的关键功能，其质量直接决定电机的运行稳定性、效率及使用寿命。判断换向器是否合格，需依据材料性能、外观精度、尺寸公差、电气特性、机械强度及环境适应性六大维度的检测标准，严格遵循国家标准（如JB/T 6213-2015《电机换向器》）与行业规范。以下是详细说明：

一、材料性能检测标准

换向器的材料选择直接影响其导电、耐磨及绝缘性能，核心要求如下：

1. 导电材料：主体采用高纯度电解铜（Cu≥99.95%）或银铜合金（Ag含量0.1%~0.3%），杂质元素（Fe、Pb、Sn等）总含量≤0.05%，确保低电阻与高导热性；

2. 绝缘材料：片间绝缘选用云母片（如云母纸浸渍环氧树脂），耐热等级需达H级（180℃），击穿电压≥15kV/mm，且具备耐电弧、耐磨损特性；

3. 辅助材料：焊接用焊料需为银铜焊料（Ag≥30%），保证焊接强度与导电性。

合格判断：材料需提供第三方材质证明，不符合纯度或绝缘等级要求的直接判定不合格。

二、外观质量检测标准

外观缺陷会导致电刷磨损不均、电弧产生等问题，关键指标：

1. 表面状态：无裂纹、气孔、砂眼、毛刺等结构性缺陷；划痕深度≤0.05mm，单处面积≤1mm²，总划痕面积≤5mm²；

2. 焊接部位：换向片与绕组引线的焊缝饱满均匀，无虚焊、脱焊、焊瘤，焊缝高度≤0.2mm；

3. 云母槽：槽内无残留金属屑或异物，云母片无突出（与换向片表面平齐或略低0.02~0.05mm）；

4. 表面粗糙度：Ra≤0.8μm，确保与电刷接触面积≥85%。

合格判断：裂纹、焊瘤等缺陷不允许存在；轻微划痕可打磨修复后复检，修复后需满足表面粗糙度要求。

三、尺寸精度检测标准

尺寸偏差会影响换向器与电刷的接触精度，核心尺寸公差：

1. 整体尺寸：外径公差±0.02mm，径向跳动≤0.03mm（避免旋转偏心）；内径公差±0.03mm，长度公差±0.05mm；

2. 换向片：厚度公差±0.01mm，宽度公差±0.02mm；片间间隙0.5~0.8mm，均匀度偏差≤0.03mm；

3. 云母槽：深度1.2~1.5mm，公差±0.05mm（过深降低强度，过浅导致云母突出）；

4. 同轴度：≤0.02mm（保证旋转稳定性）。

合格判断：尺寸超差≥0.05mm的直接判定不合格；微小偏差（如±0.03mm）需结合电机使用场景评估，高精度电机需严格达标。

四、电气性能检测标准

电气性能是换向器的核心指标，关键检测项目：

1. 片间绝缘电阻：500V DC下，绝缘电阻≥100MΩ（常态）；湿热环境后≥50MΩ；

2. 片间耐电压：施加1000V AC持续1min，无击穿、闪络现象；

3. 片间电压降：相邻换向片电压降偏差≤平均值的5%（反映焊接质量，偏差过大提示虚焊）；

4. 换向火花等级：模拟电机运行时，火花等级需符合GB/T 755-2019中≤1级（正常运行），短时过载≤2级（无明显电弧）。

合格判断：绝缘电阻不足、耐电压击穿或火花等级超标的，直接判定不合格。

五、机械强度检测标准

机械性能决定换向器的抗疲劳与耐磨能力：

1. 扭转强度：施加额定扭矩1.5倍后，无变形、裂纹；

2. 耐磨性能：经100h电刷摩擦试验（负载电流1.2倍额定值），表面磨损量≤0.1mm；

3. 抗冲击性：1m高度跌落至硬地面，外观无损坏，电气性能无下降；

4. 表面硬度：铜换向器HV≥80（保证耐磨，避免快速磨损）。

合格判断：扭转变形、磨损超标的换向器无法修复，判定不合格。

六、环境适应性检测标准

换向器需适应复杂工况环境，核心测试：

1. 耐高温：180℃×24h，绝缘电阻≥初始值50%，无变形；

2. 耐低温：-40℃×24h，无脆裂、绝缘层脱落；

3. 耐湿热：40℃、95%RH×48h，绝缘电阻≥50MΩ；

4. 盐雾腐蚀：中性盐雾48h，表面腐蚀面积≤5%（无明显铜绿）。

合格判断：环境测试后性能下降超标的，判定不合格。

最终合格判断流程

小型直流电机换向器需通过上述所有项目检测，每项指标均符合JB/T 6213-2015等标准要求。若某项目不合格，按以下规则处理：

1. 可返工缺陷：轻微划痕、表面粗糙度不达标等，经打磨、抛光后复检合格则判定合格；

2. 不可返工缺陷：裂纹、绝缘击穿、尺寸超差过大、焊接虚焊等，直接判定不合格。

合格产品需附带检测报告，注明各项指标数值及达标情况，方可投入电机装配。

综上，小型铜套构型换向器的合格判断需综合多维度指标，严格遵循规范要求，确保其在电机运行中实现高效、稳定的换向功能，保障设备整体性能与寿命。
